Konusa Ĝemelŝraŭba Barelo: Kompleta Gvidilo al Specifaĵoj, Aplikoj kaj Elekto

2026-08-05 0 Lasu al mi mesaĝon

Per laNanhaiya Teknika Teamo— Ŝraŭbo kaj Barela Inĝenieristiko, Zhoushan · Reviziita por fabrika precizeco · ~10 min legado

Rapida respondo

Konusa ĝemelŝraŭbobarelo estas pintigita, ĝemel-bora eltrudkomponento en kiu du konusaj ŝraŭboj rotacias ene de kongrua konusa barelo. La pintigita geometrio liveras fortan nutradon kaj altan kunpremadon en mallonga longo, tial lakonusa ĝemelŝraŭbo kaj bareloestas la norma elekto por PVC-tubo, profilo, folio kaj WPC-eltrudado.

Se vi kuras PVC aŭ ligno-plastan linion, lakonusa ĝemelŝraŭba bareloestas unu el la partoj, kiuj plej rekte decidas vian eliron, fandan kvaliton kaj kurantajn koston. Elektu malĝustan grandecon, materialon aŭ senigon kaj vi pagas por ĝi en eluziĝo, forĵetaĵo kaj malfunkcio. Ĉi tiu gvidilo kovras kiel funkcias konusa ŝraŭba barelo, la specifoj kiuj gravas kiam vi aĉetas, kiel ĝi diferencas deparalela ĝemelŝraŭba barelo, kaj kiel elekti, instali kaj prizorgi unu — skribitan de la perspektivo de fabriko kiu maŝinas ĉi tiujn partojn ĉiutage.

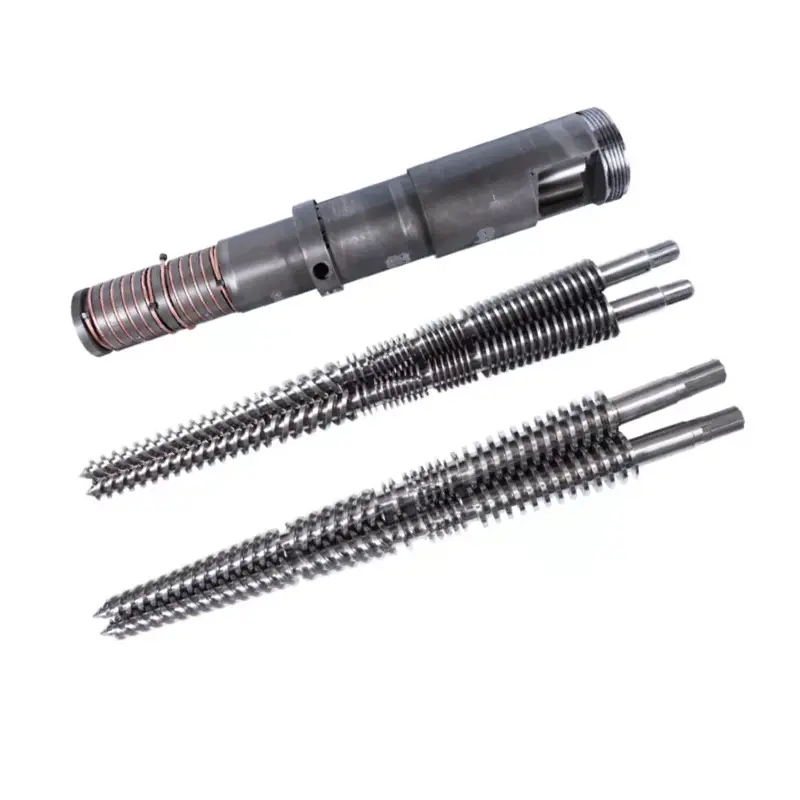

Conical twin screw barrel manufactured by Nanhaiya — Konusa ĝemela ŝraŭbo kaj barela aro - la pintigitaj kalibroj donas mallonglongan kunpremadon idealan por varmo-sentema PVC.

Kiel funkcias konusa ĝemelŝraŭba barelo

En akonusa ĝemelŝraŭbo extruder, du ŝraŭboj sidas flank-al-flanke laŭ iometa angulo, larĝaj ĉe la furaĝfino kaj mallarĝaj ĉe la ĵetkubfino. La barelo boras mallarĝiĝas por egali. Ĉar krudaĵo moviĝas de la grand-diametra nutraĵzono al la malgrand-diametra mezura zono, la ŝrumpiĝanta volumeno kunpremas kaj plastigas ĝin dum la intermeŝiĝantaj flugoj peras kaj miksas. Ĉar la du ŝraŭboj kontraŭ-rotacias kaj plene intermetumas, la konusa ĝemela ŝraŭbo kaj barelo agas preskaŭ kiel pozitiva movo-pumpilo - stabila eligo ĉe malalta, milda tondo, kiu protektas varmo-sentemajn polimerojn kiel PVC.

La procezo disiĝas en tri etapoj:

Nutrado kaj transportado— la granda nutraĵa diametro donas grandan konsuman volumon, do pulvoraj miksaĵoj kaj malgrand-densa materialo (kiel PVC-seka miksaĵo) estas fidinde tirataj sen ponto.
Kunpremado kaj plastigado— la mallarĝaĵo reduktas kanalan volumon laŭlonge, kompaktigante la materialon, elpelante aeron kaj fandante ĝin per kombinita varmo kaj mekanika laboro.
Mezurado kaj malŝarĝo— la mallarĝa mezura zono konstruas stabilan premon kaj puŝas unuforman, homogenan fandadon tra la ĵetkubo kun kontrolita rapideco.

La barelo faras pli ol enhavi la ŝraŭbojn. Ĝi portas la hejtilon kaj malvarmigajn zonojn, kiuj tenas ĉiun stadion ĉe la ĝusta temperaturo. Nanhaiya-bareloj uzas plurzonan hejtadon kaj malvarmigan dezajnon - tipe nutraĵon, kunpremadon kaj homogenigajn zonojn - kun laŭvola vakua ellasado por eltiri humidon kaj volatilojn el la fandado, kio gravas por plenigitaj kaj higroskopaj komponaĵoj.

Ŝlosilaj specifoj por kontroli antaŭ ol vi aĉetas

Du konusaj bareloj povas aspekti identaj kaj rezulti tre malsame. Ĉi tiuj estas la specifoj, kiuj decidas taŭgecon, produktaĵon kaj eluziĝon - la nombroj, kiujn vi devus konfirmi sur iu citaĵo.

Spec ero	Kion ĝi signifas	Kial gravas
Diametra proporcio	La furaĝfina / die-fina diametro, ekz. 45/90, 50/105, 55/110, 65/132, 80/156, 92/188 mm	Agordas la maŝinklason kaj eligan bandon — devas precize kongrui kun via ekstrudmodelo
L/D-proporcio	Efika pretiga longo vs diametro	Pli longa efika longo = pli da loĝtempo por plena fandado kaj degasado
Materiala grado	38CrMoAlA nitrurita ŝtalo, W6Mo5Cr4V2, HIP-pulvora ŝtalo, aŭ bimetala	Rekte veturas eluziĝon kaj korodan reziston kontraŭ plenigitaj/PVC-komponaĵoj
Surfaca traktado kaj malmoleco	Nitrurado, kromtegado, bimetala alojo aŭ volfram-karburo ŝprucaĵo	Nanhaiya ŝprucas tungsteno-aldonita aloja tavolo atingi62 HRCene de la barelo kontraŭ tipa 58 HRC
Aloja tavolo profundo	Dikeco de la eluziĝo-imuna interna tavolo	La dumetala tavolo de Nanhaiya estas 2.5–3 mm — pli profunda tavolo signifas pli longan uzeblan servofenestron
Ŝraŭbo/barela senigo	La interspaco inter flugpinto kaj kadavmuro	Tro granda = premo perdo kaj malalta eligo; malloza, preciza breĉo tenas efikecon alta
Toleremo/rekteco	Precizada precizeco de la finita parto	Nanhaiya tenas konusajn ĝemelajn barelojn al ±0.0005 mm por konsekvenca, ripetebla kongruo
Eligo-kapacito (kg/h)	Taksita trairo por la grandeco	La malsupera aĉetanto-numero - kongruu ĝin al via linio-rapideco kaj produkto

Ĝenerala industria noto:konusaj grandecnomoj kiel ekzemple 45/90 aŭ 65/132 (furaĝo/ĵetkubo-diametro en mm) estas oftaj trans SJZ-specaj konusaj maŝinoj, tiel ke barelo precizigita tiumaniere ofte povas esti egalita al ekzistanta ekstrudisto. Ĉiam konfirmu kontraŭ desegnaĵo aŭ specimeno antaŭ ol mendi. Vi povas vidi normajn grandecojn sur niakonusa ĝemelŝraŭba barelopaĝo.

Konusa vs paralela ĝemelŝraŭba barelo

La plej ofta demando kiun aĉetantoj demandas estas ĉu ili bezonas konusan aŭ aparalela ĝemelŝraŭba barelo. Ambaŭ estas ĝemelŝraŭboj, ambaŭ interretaj - sed la geometrio konvenas al malsamaj laboroj. Mallonge: konusa elstaras ĉe rekta PVC/WPC-eltrudado de pipo, profilo kaj tabulo; paralelo estas pli forta por kunmetado, ĉefbaĉo kaj tre altaj plenigaĵoj.

Faktoro	Konusa ĝemelŝraŭba barelo	Paralela ĝemelŝraŭba barelo
Nutra konduto	Granda manĝomalfermo - pli bona konsumado por malalt-granda denseca pulvoro	Pli unuforma nutrado por kunmetaĵo kaj buleta nutrado
Kunpremo	Alta kunpremo enkonstruita la pintigitan geometrion	Pli konstanta kunpremo laŭ fiksa diametro
Varmigi / tondi	Pli milda, kontrolita pretigo - bona por varmo-sentema PVC	Pli alta tondo - pli bona por intensa miksado kaj disvastigo
Tipa uzo	PVC-tubo, profilo, folio, WPC, rezina kahelo	Masterbatch, kunmetaĵo, alta CaCO₃ kaj vitroplena laboro
Prizorgado	Eluziĝo kaj senigo bezonas proksiman monitoradon ĉe la mallarĝaĵo	Ofte pli facila geometria normigo kaj elementanstataŭigo

Utila regulo: se via fina produktoestasla eltrudaĵo (pipo aŭ tabulo rekte el la ĵetkubo), konusa ĝemelŝraŭbobarelo estas kutime la ĝusta ilo. Se vi faras buletojn aŭ disvastigas postuleman aldonan pakaĵon, rigardu paralelan ĝemelŝraŭban barelon - precipe la kontraŭrotacian tipon por tre altaj karbonatŝarĝoj. Ne certas, kiu konvenas al via linio? Niaununura ŝraŭbo, konusaj kaj paralelaj gamoj estas ĉiuj montritaj sur lapaĝo de produktoj.

Oftaj aplikoj

Ĉar ĝi kombinas fortan nutradon, altan kunpremadon kaj mildan tondilon, la konusa ĝemela ŝraŭbo kaj barelo estas la laborĉevalo de rigida-PVC kaj ligno-plasta eltrudado. Ĝi funkcias plej bone por:

PVC-tubo— akvoprovizado, drenado kaj konduktubo el seka miksaĵo PVC.
PVC-profilo— fenestro- kaj pordoprofiloj, randaj bendoj kaj tajlado.
PVC-tabulo & folio— ŝaŭma tabulo, marmor-aspektanta folio kaj senŝaŭma tabulo (vidu nianPVC-tabulo konusa ĝemelŝraŭba barelo).
WPC (ligno-plasta kunmetaĵo)— ferdekoj, murpaneloj kaj profiloj el lignofibrplenaj kunmetaĵoj.
PE-bazitaj kaj rezinkahelaj produktoj— inkluzive de ondumita rezina tegmentokahelo kaj PE-plenaj profiloj.
PVC-peltigado— transformi PVC-sekan miksaĵon en grajnetojn por kontraŭflua uzo.

PVC board conical twin screw barrel for foam and marble sheet extrusion — Konusa ĝemelŝraŭba barelo agordita por PVC-tabulo kaj ŝaŭma-folio eltrudado.

Kiel elekti la ĝustan konusan ĝemelŝraŭban barelon

Elekto konsistas el tri demandoj: kian materialon vi kuras, kian eligon vi bezonas, kaj kiom abrazia estas via formulaĵo? Uzu la suban matricon kiel deirpunkton, tiam konfirmu la ĝustan grandecon kontraŭ via maŝino.

Via materialo / bezono	Sugestita agordo	Elekto de surfaco/materialo
Rigida PVC-tubo kaj profilo	Norma konusa geometrio grandeco al via ekstrudisto (ekz. 55/110, 65/132)	Nitrurita 38CrMoAlA por pura, malalt-pleniga PVC
PVC + alta CaCO₃ plenigaĵo	Konusa kun plifortigita eluziĝozono, aŭ paŝas al paralela kontraŭrotacianta	Bimetala/tungsten-karbida tavolo (62 HRC) por abrazio
WPC / ligno-fibraj kunmetaĵoj	Konusa kun forta ventolado kaj eluziĝoprotekto	Bimetalaj - lignofibro + plenigaĵoj estas tre abrazivaj
PVC-ŝaŭma tabulo / folio	Konusa agordita por kontrolita fanda temperaturo kaj stabila premo	Nitrurita aŭ bimetala depende de plenignivelo
Alta eligo sur sama piedsigno	Pli granda diametra proporcio kaj/aŭ pli longa efika longo	Kongruu malmolecon por kuri horojn kaj plenigaĵon

Kia ajn estas la respondo, la plej grava paŝo estas kongrui la barelon al via ekzistanta maŝino. Konusaj partoj estas efike kutimaj al la ekstrudisto, en kiu ili kuras, do desegnaĵo - aŭ specimeno kun la ŝlosilaj dimensioj (diametro de furaĝo/ĵetkubo, centrodistanco, totala longo kaj flanĝaj detaloj) - lasas nin citi ekzakte taŭgan anstataŭaĵon prefere ol "sufiĉe proksiman" parton. Se vi bezonas la tutan linion prefere ol la komponanton, ni ankaŭ konstruaskompletaj ekstrudmaŝinoj.

Bazoj pri instalado kaj kablado

Preciza barelo funkcias nur se ĝi estas instalita kvadrata, pura kaj ĝuste hejtita. La paŝoj sube estas ĝenerala superrigardo — ĉiam sekvu la manlibrojn kaj ŝlosajn procedurojn de via maŝinkonstruisto.

Malŝaltu kaj ŝlosu.Izolu la veturadon kaj ĉiujn hejtilojn antaŭ ol forigi la malnovan barelon. Konfirmu nulan energion antaŭ ol komenci.
Purigu la pariĝajn vizaĝojn.Forigu malnovan sigelaĵon, karbonon kaj svingojn de flanĝoj kaj lokante vizaĝojn por ke la nova barelo sidigu sen distordo.
Muntu kaj vicigu.Alĝustigu la konusan barelon al la rapidumujo/nutraĵa loĝejo, kontrolante koncentrecon kaj ke la ŝraŭboj libere turniĝas mane antaŭ ol potenco estas aplikata.
Dramu la hejtigzonojn.Rekonektu bandhejtilojn kaj malvarmigon per zono (nutraĵo → kunpremado → mezurado), kaj parigu ĉiun termoparon al la ĝusta regila kanalo, por ke neniu zono estu transkablata.
Agordu trempa profilon.Alportu la barelon al temperaturo malrapide kaj lasu ĝin trempi por ke ŝtalo kaj fandiĝu egaliĝu antaŭ ol vi ekfunkciigas la ŝraŭbojn — komenci malvarmon riskas tordmomantan damaĝon.

Konsileto de Hejtigzono:konservu la nutraĵzonon plej malvarmeta kaj altigu temperaturojn al la ĵetkubo. Neegalaj aŭ mismapitaj zonoj estas unu el la plej oftaj kaŭzoj de pliiĝantaj kaj nigraj strioj - indas duoble kontroli post iu ajn barela ŝanĝo.

Solvado de problemoj kaj eluziĝo

La plej multaj konusaj barelproblemoj anoncas sin kiel malstabila eligo, trovarmiĝo aŭ degradita produkto. Uzu ĉi tiun tablon por rapide moviĝi de simptomo al verŝajna kaŭzo por ripari.

Simptomo	Verŝajna kaŭzo	Ripari
Eligo fluktuas / ŝprucas	Nekongrueco de nutrado, eluzitaj flugoj aŭ temperaturdrivo	Kontrolu nutradon, kontrolu zontemperaturojn, mezuru ŝraŭbon/barelbaron
Trovarmiĝo	Malekvilibro de hejtilo, troa frotado aŭ blokita malvarmigo	Inspektu ĉiun zonon kaj malvarmigan cirkviton; remapi termoparojn
Malbona plastigado	Malĝusta ŝraŭbo-aranĝo aŭ eluzita barela kalibro	Kontrolu agordon; kontrolu por pligrandigita senigo de eluziĝo
Nigraj linioj / strioj	Mortaj punktoj tenantaj degraditan materialon, aŭ poentitan kalibron	Purigu kaj purigu ĝisfunde; inspektu kalibron kaj ŝraŭban surfacon
Troa/rapida eluziĝo	Abrasiva plenigaĵo, malbona prizorgado aŭ subspeca malmoleco	Ĝisdatigu al bimetala / tungsten-karbida barelo; streĉu prizorgadon

Eluziĝo estas normala - la celo estas igi ĝin malrapida kaj antaŭvidebla. Abrazivaj plenigaĵoj (CaCO₃, lignofibro, vitro) atakas la truon kaj flugas plej rapide, tial ĝuste kial pli profunda, pli malmola interna tavolo pagas por si mem. 62 HRC-aldonita surfaco simple daŭras pli longe kontraŭ tiuj kunmetaĵoj ol norma 58 HRC finpoluro, etendante la intervalon inter rekonstruoj.

Kontrollisto pri bontenado

Mallongaj, regulaj kontroloj malhelpas la multekostajn fiaskojn. Konstruu ĉi tiujn en vian rutinon:

Intervalo	Kontrolu	Ago
Ĉiu deĵoro	Zonaj temperaturoj kaj amperoj	Ensalutu legadojn; esploru ajnan drivon de bazlinio
Ĉiusemajne	Fandi kvaliton kaj surfacan finaĵon	Atentu novajn striojn, ĝelojn aŭ eligan ŝanĝon
Monata	Elpurigi & vidan kalibron/ŝraŭbkontrolon	Purigu mortajn makulojn; serĉu poentaron aŭ senkoloriĝon
Kvaronjara	Ŝraŭbo/barela senigo	Mezuru la breĉon; komparu al spec por spuri eluziĝon
Laŭbezone	Hejtilo kaj termopar integreco	Anstataŭigi malsukcesajn bendojn/sensilojn antaŭ ol ili kaŭzas malbonan produkton

Oftaj demandoj

Kio estas konusa ĝemelŝraŭba barelo?

Ĝi estas pintigita ĝemel-bora eltrudkomponento en kiu du konusaj ŝraŭboj rotacias ene de egala konusa barelo. La taper kunpremas kaj plastigas materialon super mallonga longo, farante la konusan ŝraŭbbarelon ideala por PVC-tubo, profilo, folio kaj WPC-eltrudado.

Por kiaj materialoj ĝi estas plej bone uzata?

Rigida PVC (pipo, profilo, tabulo kaj folio), ligno-plasta kunmetaĵo, PE-bazitaj profiloj kaj rezina kahelo, plus PVC-peltigado. Ĝi traktas malalt-grand-densajn sek-miksajn pulvorojn precipe bone danke al sia granda manĝofina konsumado.

Kiel ĝi diferencas de paralela ĝemelŝraŭba barelo?

Konusa barelo mallarĝiĝas kaj konstruas altan kunpremadon per milda tondo, konvenante al rekta PVC/WPC-eltrudado. Aparalela ĝemelŝraŭba barelokonservas konstantan diametron kaj pli altan tondilon, kiu konvenas al kunmetaĵo, ĉefbaĉo kaj tre altaj plenigaĵoj.

Kio estas la tipa senigo inter ŝraŭbo kaj barelo?

Senigo estas la malgranda interspaco inter la flugpinto kaj la kalibromuro. Ĝi estas fiksita firme kaj preciza sur nova parto; ĉar ĝi malfermiĝas de eluziĝo, eligo kaj premofalo. Mezuri ĝin periode estas la plej klara maniero spuri bareluziĝon.

Kiel mi instalu konusan ĝemelŝraŭban barelon?

Malŝaltu kaj ŝlosu, purigu la kuniĝajn vizaĝojn, muntu kaj vicigu por ke la ŝraŭboj libere turnu, konduku ĉiun hejtzonon kaj termoparon ĝuste, tiam alportu la barelon al temperaturo malrapide kaj trempu ĝin antaŭ ol komenci la ŝraŭbojn.

Kio kaŭzas eluziĝon en konusaj ĝemelŝraŭbaj bareloj?

Ĉefe abrazivaj plenigaĵoj kiel kalcia karbonato, lignofibro kaj vitro, plimalbonigitaj pro korodo de PVC-pretigo, malbona prizorgado kaj subspecifita malmoleco. Pli profunda dumetala aŭ tungsten-karbida tavolo rezistas ĉiujn tri multe pli bone.

Kiom ofte la barelo estu inspektita aŭ anstataŭigita?

Faru vidajn kaj purigajn kontrolojn ĉiumonate kaj mezuru forigon trimonate. Anstataŭa tempo dependas de plenigaĵŝarĝo kaj kurhoroj - spuru la eluziĝotendencon prefere ol atendi fiaskon, kaj rekonstruu aŭ anstataŭigu post kiam la senigo preterpasas specifon.

Kiel mi elektas la ĝustan grandecon por mia eltruda linio?

Kongruu la diametro-proporcion kaj longon al via ekstrudmodelo kaj cela eligo, tiam elektu surfacan traktadon bazitan sur kiom abrazia estas via formulaĵo. Sendu desegnaĵon aŭ specimenon kun ŝlosilaj dimensioj, por ke la barelo estu ĝusta taŭga, ne proksimuma.

Ĉu vi bezonas konusan ĝemelŝraŭban barelon kongruan kun via maŝino?

Sendu al ni vian desegnon - aŭ specimenon kun la ŝlosilaj dimensioj - kaj niaj inĝenieroj specifos ĝustan konusan ĝemelan ŝraŭbon kaj barelon kun la ĝusta malmoleco por via materialo. Kun interna nitrurado, bimetala kaj tungsten-karbura prilaborado, ni konstruas partojn, kiuj atingas 62 HRC ene de la kalibro por longa funkcidaŭro.
