A konusa ĝemelŝraŭba barelotenas du pintigitajn ŝraŭbojn flank-al-flanke en barelo kies kalibroj mallarĝiĝas de la furaĝfino al la ĵetkubo. Tiu mallarĝaĵo estas la tuta dezajno. Ĝi donas grandan konsumon por malalta denseca pulvoro, kunpremo kiu konstruas iom post iom anstataŭ abrupte, kaj altiĝanta premo al mallonga senŝargiĝo. La rezulto estas laŭpaŝa kunpremado, milda tondado kaj forta transportado, kio estas ĝuste tio, kion bezonas tondo-sentema kaj varmo-sentema materialo kiel rigida PVC.
Eniru en ajnan PVCan tubon aŭ profilan planton kaj la maŝino sur la linio estas preskaŭ certe konusa ĝemela ŝraŭbo. Tio ne estas akcidento de la historio. La formo de la ŝraŭboj solvas specifan aron de problemoj, kiujn PVC kreas, kaj kiam vi vidas kial, la tuta maŝino havas sencon.
Ĉi tiu gvidilo kovras la mekanikon, la grandecan notacion, kiu konfuzas la plej multajn aĉetantojn, la realajn aplikojn kaj la grandecojn, kiujn ni konstruas.
Kio Estas Konusa Duŝraŭba Barelo?

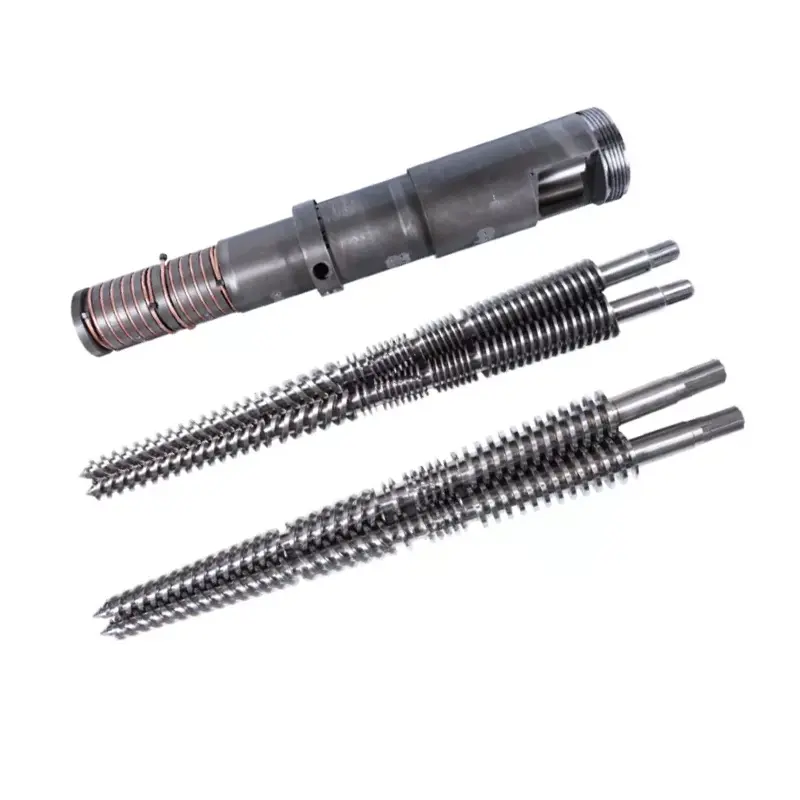

Konusa ĝemelŝraŭba barelo estas la plastiga unuo de konusa ĝemelŝraŭbo-ekstrudisto. Ĝi havas du partojn laborantajn kiel unu: barelo kun du imbrikitaj pintigitaj kalibroj, kaj du pintigitaj ŝraŭboj kiuj sidas ene de ili.
Konusasignifas, ke la ŝraŭboj estas larĝaj ĉe la nutra fino kaj mallarĝaj al la senŝargiĝo. La boroj mallarĝiĝas por kongrui. Ĉio pri la maŝino sekvas el tiu ununura geometria fakto.
Komparu tion kun aparalela ĝemelŝraŭba barelo, kie ambaŭ ŝraŭboj tenas la saman diametron de fino ĝis fino ene de konstanta oka kalibro. Sama ideo pri du ŝraŭboj kunlaborantaj, tute malsamaj konsekvencoj.
Kiel Legi Konusa Ŝraŭbo Grandeco Kiel 55/110
Ĉiu konusa citaĵo, desegnaĵo kaj RFQ portas parigitan nombron: 45/90, 55/110, 65/132, 80/156. Aĉetantoj vidas ĉi tiujn konstante kaj ofte ne certas, kiu nombro estas kiu. Ĝi valoras tridek sekundojn por aranĝi.
La du nombroj estas la du finoj de la ŝraŭbo.La pli malgranda nombro estas la diametro ĉe lamalŝarĝofino, kie la ŝraŭbo renkontas la ĵetkubon. La pli granda nombro estas la diametro ĉe lanutrifino, sub la saltego. 55/110 ŝraŭbo mezuras 55 mm ĉe la pinto kaj 110 mm ĉe la konsumado.
Legu ĝin tiel kaj la grandeco rakontas al vi grandan interkonsenton per unu ekrigardo. La interspaco inter la du nombroj estas la mallarĝaĵo, kaj la mallarĝaĵo estas kie la kunpremado okazas. La granda fino fiksas kiom da materialo la maŝino povas engluti; la malgranda fino metas la premon kiun ĝi povas disvolvi ĉe la ĵetkubo.
Tial ankaŭ konusa aro ne povas esti anstataŭigita hazarde. Du ŝraŭboj kun la sama senŝargiĝdiametro sed malsamaj furaĝdiametroj estas malsamaj maŝinoj kun malsama kunpremadkonduto, kvankam la unua nombro kongruas.
Kiel Konusa Ĝemelŝraŭba Barelo Funkcias, Paŝo post Paŝo
- Nutrado.Materialo falas en la larĝan finon. PVC kutime alvenas kiel seka miksa pulvoro, kiu estas dika kaj malalta en denseco, kaj la granda konsumado donas al ĝi la volumenon kiun ĝi bezonas. Sur multaj linioj la pulvoro estas fortnutrita prefere ol lasita fali sub gravito.
- Transportado.La du ŝraŭboj interplektiĝas, kaj la flugo de unu viŝas la kanalon de la alia. Materialo estas kaptita en fermitaj kameroj kaj puŝita antaŭen meĥanike prefere ol trenita antaŭen per frikcio.
- Kunpremo.Ĉar la kalibro mallarĝiĝas, la sama materialo okupas malpli kaj malpli volumenon. Aero estas elpremita, partikloj estas kunpremitaj, kaj denseco pliiĝas konstante laŭ la longo.
- Plastigado.Barela varmo kaj mekanika laboro kune kunfandas la kompaktan pulvoron en homogenan fandadon. Zonoj estas varmigitaj kaj malvarmetigitaj sendepende tiel ke ĉiu sekcio tenas la temperaturon kiun tiu stadio bezonas.
- Degasado.Humideco kaj volatiloj estas forigitaj tra ellastruo antaŭ ol ili povas difekti la surfacon de la produkto.
- Mezurado kaj malŝarĝo.La mallarĝa fino konstruas premon kaj liveras stabilan, unuforman fandadon en la ĵetkubon.
Temperatura kontrolo gravas pli ĉi tie ol en plej multaj eltrudado. Niaj bareloj uzas plurŝtupan hejtadon kaj malvarmigosistemon kun la zonoj dividitaj per funkcio, nutrado, kunpremado kaj homogenigo, do ĉiu sekcio povas esti agordita al tio, kion tiu stadio de plastigado fakte postulas anstataŭ sekvi unu tutmondan fikspunkton.
Kial Gravas la Taper: Tri Efikoj
La taper ne estas stila elekto. Ĝi produktas tri mekanikajn efikojn samtempe, kaj kune ili difinas pri kio kapablas ĉi tiu maŝino.
1. Granda ingestaĵo por malalta denseca pulvoro
Rigida PVC estas prilaborita kiel seka miksaĵo: rezina pulvoro plus stabiligilo, lubrikaĵo, plenigaĵo kaj pigmento. Tiu miksaĵo estas lanuga kaj plena de aero, do ĝi bezonas volumenon antaŭ ol ĝi bezonas ion alian.
La larĝa nutra fino donas al ĝi tiun volumenon. Ŝraŭbo de konstanta diametro devus esti granda laŭ sia tuta longo por engluti la saman konsumadon, kiu alportas proprajn problemojn ĉe la senŝargiĝfino.
2. Kunpremo kiu konstruas iom post iom
Sur konstanta-diametra ŝraŭbo, kunpremado venas de igi la kanalon pli malprofunda, kaj tiu ŝanĝo tendencas okazi super difinita transirsekcio.
Sur konusa ŝraŭbo, la kalibro mem mallarĝiĝas senĉese. Kunpremo estas disvastigita laŭlonge anstataŭ koncentrita en unu zono, do materialo estas laborita konstante prefere ol forte premita en unu loko. Tion signifas "laŭgrada kunprema proporcio" en la praktiko, kaj varmo-sentema materialo profitas de ĝi rekte.
3. Altiĝanta premo al pli mallonga malŝarĝo
La mallarĝiĝanta fino koncentras la fandadon en pli malgrandan sekcon, kiu konstruas la premon kiun la ĵetkubo bezonas. Samtempe, la malŝarĝa sekcio estas mallonga, do la fandado ne sidas varma ĉe alta premo pli longe ol necese.
Por polimero kiu degradas kun tempo ĉe temperaturo, mallonga altprema sekcio estas trajto prefere ol limigo.
Milda Tondado: Kial PVC Finis Sur Ĉi tiu Maŝino
Rigida PVC havas mallarĝan pretigan fenestron. Laboru ĝin tro forte kaj ĝi degradas, liberigante hidrogena klorido, kiu tiam atakas la ŝtalon kontraŭ kiu ĝi sidas. Laboru ĝin tro malmulte kaj ĝi neniam kunfandas ĝuste. La maŝino devas fadenigi tiun interspacon dum ĉiu kuro.
Konusaj ĝemelŝraŭboj surfadenigas ĝin laŭ dezajno. Ilia kombinaĵo de laŭgrada kunpremadproporcio, milda tondo, kaj forta transportkapacito konvenas materialojn kiuj estas sentemaj al kaj tondo kaj temperaturo, kaj PVC estas la lernolibrokazo de ambaŭ.
Forta transdono estas la tria kruro kaj gravas tiom kiom la milda parto. Ĉar la ŝraŭboj intermetumas kaj puŝas materialon mekanike, la maŝino ne dependas de frotado por movi pulvoron, kiu tenas malbone. Eligo restas konstanta kvankam la furaĝo estas seka miksaĵo prefere ol buletoj.
La kemia flanko de ĉi tio, kaj kion ĝi signifas por surfaca traktado, estas kovrita en niaPVC ŝraŭba barelo gvidilo.
Intermeshing vs Ne-Intermeshing Konusaj Ŝraŭboj
Konusa ne estas unu afero. Kiom profunde la du ŝraŭboj engaĝiĝas ŝanĝas la konduton de la maŝino, kaj ni konstruas ambaŭ agordojn.
Interplektantaj konusaj ĝemelŝraŭbojengaĝiĝu unu la alian, do la flugo de unu ŝraŭbo atingas en la kanalon de la alia. La fermitaj ĉambroj ĉi tio kreas donas pozitivan transportadon kaj ĝisfundan, kontrolitan miksadon, kaj la ŝraŭboj purigas unu la alian dum ili turniĝas. Ĉi tio estas la agordo malantaŭ la plej multaj PVC-pipoj, profiloj kaj folilaboroj.
Ne-interplektantaj konusaj ĝemelŝraŭbojsidi unu apud la alia sen engaĝiĝi. Transportado estas malpli pozitiva kaj tondo estas pli malalta, kio konvenas al materialo, kiu tute ne povas toleri multe da laboro.
La praktika punkto por aĉetantoj estas la sama kiu validas por la grandecnotacio: anstataŭaĵo devas kongrui kun la agordo de la maŝino, kiun vi posedas. Nanhaiya estis inter la plej fruaj produktantoj de Ĉinio specialiĝintaj pri kaj interkoneksaj kaj ne-interplektantaj konusaj ĝemelŝraŭboj, do aro povas esti konstruita ambaŭmaniere.
Konusa aŭ Paralela? La Mallonga Versio
Ambaŭ estas ĝemelŝraŭboj. Ili estas konstruitaj por malsamaj problemoj.
| Konusa ĝemela ŝraŭbo | Paralela ĝemela ŝraŭbo | |
|---|---|---|
| Ŝraŭba formo | Pinta, larĝa manĝo al mallarĝa elfluo | Konstanta diametro fino al fino |
| Kunpremo | Iom post iom, disvastiĝi laŭ la taper | Agordita laŭ kanalprofundo en transira zono |
| Tondi | Milda | Alĝustigebla, povas esti alta |
| Manipulado de nutraĵoj | Granda konsumado, ideala por dika seka miksa pulvoro | Pozitiva transporto, larĝa manĝotoleremo |
| Tipa devo | Rigida PVC-tubo, profilo, folio kaj tabulo | Kunmetado, ĉefbaĉo, peletigado, altaj eligo-linioj |
La regulo: se la materialo estas varmo-sentema kaj alvenas kiel pulvoro, la taper funkcias por vi. Se la laboro estas kunmetado aŭ alt-voluma peletizado, paralela maŝino kutime venkas. La plena komparo sidas en niakonusa vs paralela gvidilo.
Kion Konusaj Ĝemelaj Ŝraŭboj Efektive Produktas
Kvar familioj kovras la produktaĵon: profiloj, folioj, tuboj kaj laŭmendaj profiloj. Praktike tio signifas longan liston de ĉiutagaj produktoj.
PVC-produktoj
PVC-ŝaŭmaj tabuloj kaj ornamaj tabuloj kiel plafonaj kaj murpaneloj. PVC-U akvoprovizado kaj drenadtubo, konduktubo, kaj malgrand-diametra ond-tubo. Pordaj kaj fenestroprofiloj, kaj kadroj kaj skarpoj. Plafonaj paneloj kaj kablopletoj. Flekseblaj hosoj kiel ĝardenhoso kaj kanalo, kaj sigelaj strioj por pordoj kaj fenestroj.
Modifitaj kaj kunmetitaj produktoj
PVC-ligno-plasta kunmetita planko, balustrado, kaj dekoraciaj muldaĵoj. Kalcio-karbonat-plena PVC-tuko, inkluzive de inĝenieraj matoj. Talk-plenaj PP-profiloj por malpli postulemaj aplikoj.
Ligno-plasta laboro meritas sian propran noton. Nanhaiya aperis ĉe la 18-a Ĉina Pinta Forumo pri Ligno Plastoj kiel unu el la plej grandaj provizantoj de Ĉinio de konusaj duŝraŭbaj bareloj por WPC, kaj la eluziĝo de tiu devo estas kovrita en nia.WPC ŝraŭba barelo gvidilo.
Aliaj specialaj produktoj
ABS-ornamaj strioj por hejmaj aparatoj kaj aŭtomobilaj internoj. PE/PVC-komponita akvoproviztubo, kiu kombinas la fortikecon de PE kun la rigideco de PVC.
Ene de PVC-folio specife, konstrumaterialoj respondecas pri ĉirkaŭ 60% de la fina uzo, kun pakado dua. Tiuj linioj tipe kuras kontraŭ-rotaciajn konusajn ŝraŭbojn kun la krudmaterialo perforte nutrita, do plastigado, miksado kaj tondado restas stabilaj tra la tuta procezo.
La Grandecoj Ni Konstruas
Ĉi tiuj estas la konusaj ĝemelaj ŝraŭboj kaj barelaj specifoj, kiujn ni produktas, skribitaj kiel elflua diametro super la nutraĵa diametro.
| Φ45/Φ90 | Φ45/Φ100 | Φ51/Φ105 | Φ55/Φ110 |
| Φ58/Φ124 | Φ60/Φ125 | Φ65/Φ120 | Φ65/Φ132 |
| Φ68/Φ143 | Φ75/Φ150 | Φ80/Φ143 | Φ80/Φ156 |
| Φ80/Φ172 | Φ92/Φ188 | Φ105/Φ216 | Φ110/Φ220 |
Tiu gamo kovras ĉirkaŭ 90% de la konusaj ĝemelŝraŭboj funkciantaj sur la merkato, kaj la individuajn produktseriojn malantaŭ ĝi, inkluzive dePVC-tabulokajPVC-profiloaroj, sidi subniaj konusaj ĝemelŝraŭbaj bareloj. Se via maŝino falas ekster la listo, la geometrio povas esti desegnita por kongrui kun via linio prefere ol devigita al la plej proksima norma grandeco.
Rimarku la parojn, kiuj kunhavas unuan nombron. 65/120 kaj 65/132 ambaŭ eliĝas je 65 mm sed prenas tre malsamajn volumojn, kaj 80/143, 80/156 kaj 80/172 faras la saman punkton trifoje. La nutraĵa diametro ne estas detalo.
Kiam Konusa Aro Necesas Anstataŭigi
Konusaj ŝraŭboj portas kie la premo estas plej alta, kio estas direkte al la mallarĝa senŝargiĝfino. La maŝino signalas ĝin antaŭ ol la partoj aspektas evidente malbonaj.
- Eligo falasje la sama ŝraŭborapideco, ĉar eluzita senigo lasas fandigliti malantaŭen anstataŭ antaŭeniri.
- Plastigaj kvalitaj gutoj.Sur PVC kiu montras kiel malbona kunfandiĝo, neegala koloro aŭ surfacaj difektoj sur la profilo.
- Motora ŝarĝo grimpasĉe konstanta produktaĵo, indikante al tiriĝo, misparaleligo aŭ degradita materiala konstrurezisto.
- Nigraj makuloj revenaspost purigado, kio sur PVC ofte signifas degradita materialo loĝas en eluzita senigo kaj kuirado tie.
Konfirmu per instrumentoj prefere ol impresoj. Mezuru la ŝraŭbojn kaj la kalibron kontraŭ la konstrua desegno, kaj kontrolu la liberecon inter la du ŝraŭboj kaj ankaŭ inter ŝraŭboj kaj barelo.
Kial Labori Kun Nanhaiya
Nanhaiya produktis ŝraŭbojn kaj barelojn dum pli ol dudek jaroj kaj servas pli ol 500 klientojn tutmonde. Niakonusa ĝemelŝraŭbo barelo gamokovras PVC-tabulon, PVC-tukon, PVC-profilon kaj PE-devon, en intermeshing kaj ne-intermeshing agordoj, kongruante ĉirkaŭ 90% de la konusaj maŝinoj en servo.
Elekti ĝuste prenas tri paŝojn, kaj ni laboras per ili kun vi: identigu la prilaboritan materialon, komprenu, kion la linio devas produkti, tiam kongruu la barelon al la ekipaĵo, kiun vi efektive posedas. Por ne-normaj maŝinoj, niaj inĝenieroj desegnas la geometrion por konveni.
Surfaca traktado estas specifita aparte de geometrio, ĉar ĝi dependas de kiom abrazia kaj koroda estas via formulaĵo. Ni provizas nitruadon, kroman tegaĵon, rustorezistan ŝtalon, dumetalan surfacaĵon kaj volframan karburon ŝprucigadon, kaj kie la nutrado postulas ĝin, ni ŝprucas malmolan alojon la plenan cirklon ĉirkaŭ la eluziĝozono de la kalibro por alporti la internan malmolecon al 62 HRC. Niabimetala vs nitrurita gvidiloklarigas kiam tio pagas, kaj la materiala gvidilo kovras la bazajn ŝtalojn.
Sendu vian maŝinan modelon, la ŝraŭbgrandecon kiel ambaŭ nombrojn, kaj la materialon, kiun vi kuras. Vi ricevas citaĵon ene de 12 horoj.
Ĉu vi bezonas konusan ĝemelan ŝraŭbaĵon konstruitan al via maŝino? Sendu la grandecon, vian ekstrudan modelon kaj vian formulon. Ni citas ene de 12 horoj.
Akiru Citaĵon de Konusa ĜemelŝraŭboOftaj Demandoj
Kio estas konusa ĝemelŝraŭba barelo?
Ĝi estas la plastiga unuo de konusa ĝemelŝraŭbo-ekstrudisto: barelo kun du imbrikitaj pintigitaj kalibroj tenantaj du pintigitajn ŝraŭbojn. La ŝraŭboj estas larĝaj ĉe la furaĝfino kaj mallarĝaj direkte al la ĵetkubo, kaj tiu mallarĝaĵo produktas laŭpaŝan kunpremadon, mildan tondilon kaj fortan transportadon.
Kiel funkcias konusa ĝemelŝraŭba barelo?
Materialo eniras la larĝan nutraĵfinon, kie la granda konsumado konvenas al dika pulvoro. La interplektantaj ŝraŭboj transportas ĝin antaŭen meĥanike, kaj kiam la kalibro mallarĝiĝas la materialo estas konstante kunpremita, kun aero elpremita kaj denseco pliiĝanta. Varmigitaj zonoj kunfandas ĝin en unuforman fandadon, volatiloj estas ellasitaj, kaj la mallarĝa senŝargiĝfino konstruas la premon, kiun la ĵetkubo bezonas.
Kion signifas la du nombroj en konusa ŝraŭbgrandeco?
La pli malgranda nombro estas la diametro ĉe la senŝargiĝfino, kaj la pli granda nombro estas la diametro ĉe la furaĝfino. 55/110 ŝraŭbo mezuras 55 mm ĉe la pinto kaj 110 mm ĉe la konsumado. Ĉiam donu ambaŭ nombrojn dum petado de citaĵo, ĉar grandecoj kiel 65/120 kaj 65/132 dividas unuan numeron sed ne estas interŝanĝeblaj.
Kial estas konusaj ĝemelŝraŭboj uzataj por PVC?
Rigida PVC estas sentema al kaj tondo kaj temperaturo, kaj ĝi alvenas kiel dika seka miksa pulvoro. La konusa dezajno respondas ĉiujn tri problemojn samtempe: granda furaĝfino glutas la pulvoron, laŭpaŝa kunpremado laboras la materialon konstante anstataŭ premi ĝin forte en unu zono, kaj milda tondado malhelpas ĝin degradi.
Kio estas la diferenco inter konusaj kaj paralelaj ĝemelaj ŝraŭboj?
Konusa ĝemelŝraŭbo mallarĝiĝas de larĝa furaĝfino al mallarĝa senŝargiĝfino, donante laŭpaŝan kunpremadon kaj mildan tondon, kiu konvenas rigidan PVC-pipon, profilon, kaj tukon. Paralela ĝemela ŝraŭbo tenas konstantan diametron ĉie, kiu konvenas kunmetadon, ĉefbaĉon kaj altproduktan peletigon kie alĝustigebla tondo pli gravas.
Kio estas la diferenco inter intermeshing kaj ne-intermeshing konusaj ŝraŭboj?
Interkruciĝantaj ŝraŭboj engaĝas unu la alian, do la flugo de unu atingas en la kanalon de la alia. Tio kreas fermitajn kamerojn, pozitivan transportadon kaj ĝisfundan miksadon, kaj la ŝraŭboj purigas unu la alian. Ne-interplektantaj ŝraŭboj sidas flank-al-flanke sen engaĝiĝi, donante pli malaltan tondilon kaj malpli pozitivan transportadon por materialo kiu ne povas toleri multe da laboro.
Kiuj produktoj estas faritaj per konusaj ĝemelŝraŭbaj extruders?
Kvar familioj: profiloj, folioj, tuboj kaj laŭmendaj profiloj. En praktiko tio kovras PVC-ŝaŭmon kaj dekoracian tabulon, PVC-U akvon kaj drenadpipon, akvokonduktilon, pordo- kaj fenestroprofilojn, plafonajn panelojn, kablopletojn, hosojn kaj sigelajn striojn, ligno-plastan kunmetitan plankon kaj balustradon, plenigitan PVC-tukon, ABS-ornamajn striojn, kaj PE/PVC-komponan tubon.
Ĉu konusaj ĝemelŝraŭboj devas esti anstataŭigitaj kiel paro?
Jes. La senigo inter la du ŝraŭboj estas fiksita dum fabrikado kaj ne povas esti reakirita per alĝustigo de unu nova ŝraŭbo kontraŭ eluzita partnero. Konusaj ĝemelŝraŭboj estas produktitaj, provizitaj kaj anstataŭigitaj kiel egalita paro, kaj ili ankaŭ devus esti stokitaj kaj pritraktitaj tiel.
